松野電氣是專業生產超聲波熱量表,YTFU插入式超聲波熱量計的廠家,性能穩定可靠,抗干擾能力強,多年超聲波熱量計生產經驗.
一、超聲波熱量表,YTFU插入式超聲波熱量計產品特點：
1.國外選進技術，采用優化的數字信號處理方法的基礎上生產。
2.無管徑限制，安裝簡單方便

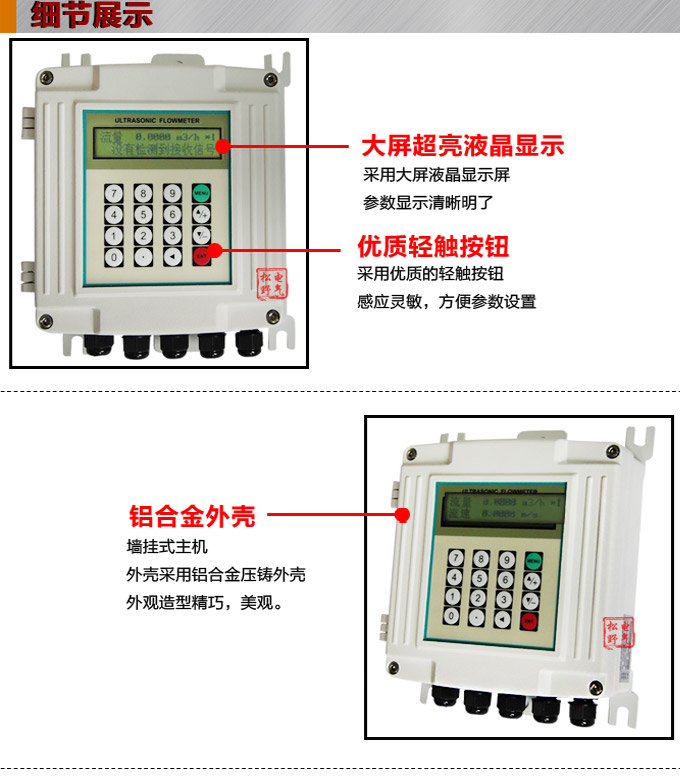

3.超大帶背光LCD液晶現場顯示
4.多種輸出方式可選擇，脈沖輸出，電流4-20mA輸出，帶通訊RS485輸出，MODBUS協議
5.傳感器多種安裝方式，外縛式安裝，插入式安裝，管段式安裝等可根據現場條件選擇
6.相比同類流量計，造價更低，經濟實用
7.維護簡單，減少后期維護工作。
1. 超聲波傳感器
原理：采用時差法原理

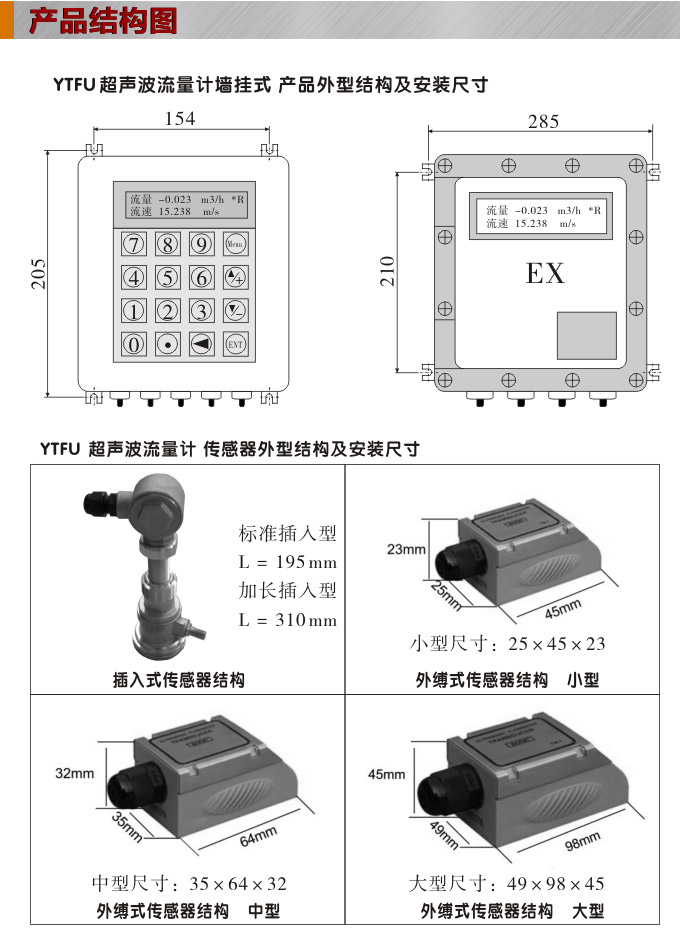

種類：插入式傳感器、標準式、加長式2 種
2. 測量精度
流量：±1.0%F S、重復性：±0.2%F S
熱量：±2.0%F S、
3. 輸入信號
兩個超聲波傳感器 輸入（傳感器規格根據要求選擇）
兩路DC 4-20mA（ 實現熱量測量）
4. 輸出信號
電流：DC 4~20mA、或 0~20mA、 負載能力0~1KΩ、
精度：± 0.1 %FS
脈沖：1~9999Hz、瞬時流量、或正負凈流量、或熱量累積脈沖
5. 顯示方式
背光液晶 ：顯示瞬時流量及累積流量、
瞬時或累積熱量、流速時間等
自動記憶 64 日、32 月、前 5 年的流量數據
自動記憶 64 次來電和斷電時間及流量可進行自動補量
自動記憶 64 日流量計的工作狀態是否正常
6. 通訊方式

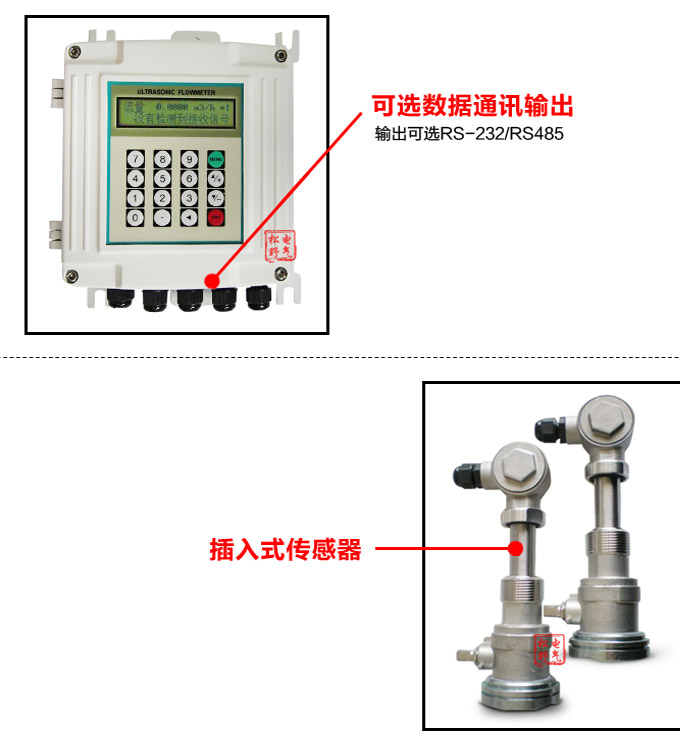

數據接口、RS485 通訊、Modbus 協議、
通過參數設置、可編程定量控制或批量控制
7. 管道情況
材質：碳鋼、不銹鋼、PVC、玻璃鋼、水泥等一切質密的管道、允許有襯里
管徑 ：DN15 ~ DN5000 mm
安裝 ：傳感器安裝點最好滿足、上游 10D、下游5D
當有泵的時候、距泵出口 30D左右
8. 測量介質
種類：水、海水、工業污水、酸堿液、酒精、啤酒各種油類 等
溫度：標準傳感器：-30 ~ 90℃、
高溫傳感器：-30 ~ 160℃
濁度：濁度小于 10000 ppm、且汽泡含量小
流速：0 ~ ±30 m/s
流向：正反向雙向計量、并可計量?jī)袅髁炕驘崃?br />
9. 環境
溫度： 分體式主機 ：-30 ~ 80℃
流量傳感器 ：-30 ~ 160℃、
溫度傳感器 ：Pt100 、-200 ~ 600℃
濕度： 主機： 85%RH
流量傳感器：可浸水工作、防護等級 I P68
10. 工作電源
AC/DC 85-255V、或 DC24 V、功耗 小于 1.5 VA
專用電纜、定制雙絞線、一般情況短于15米

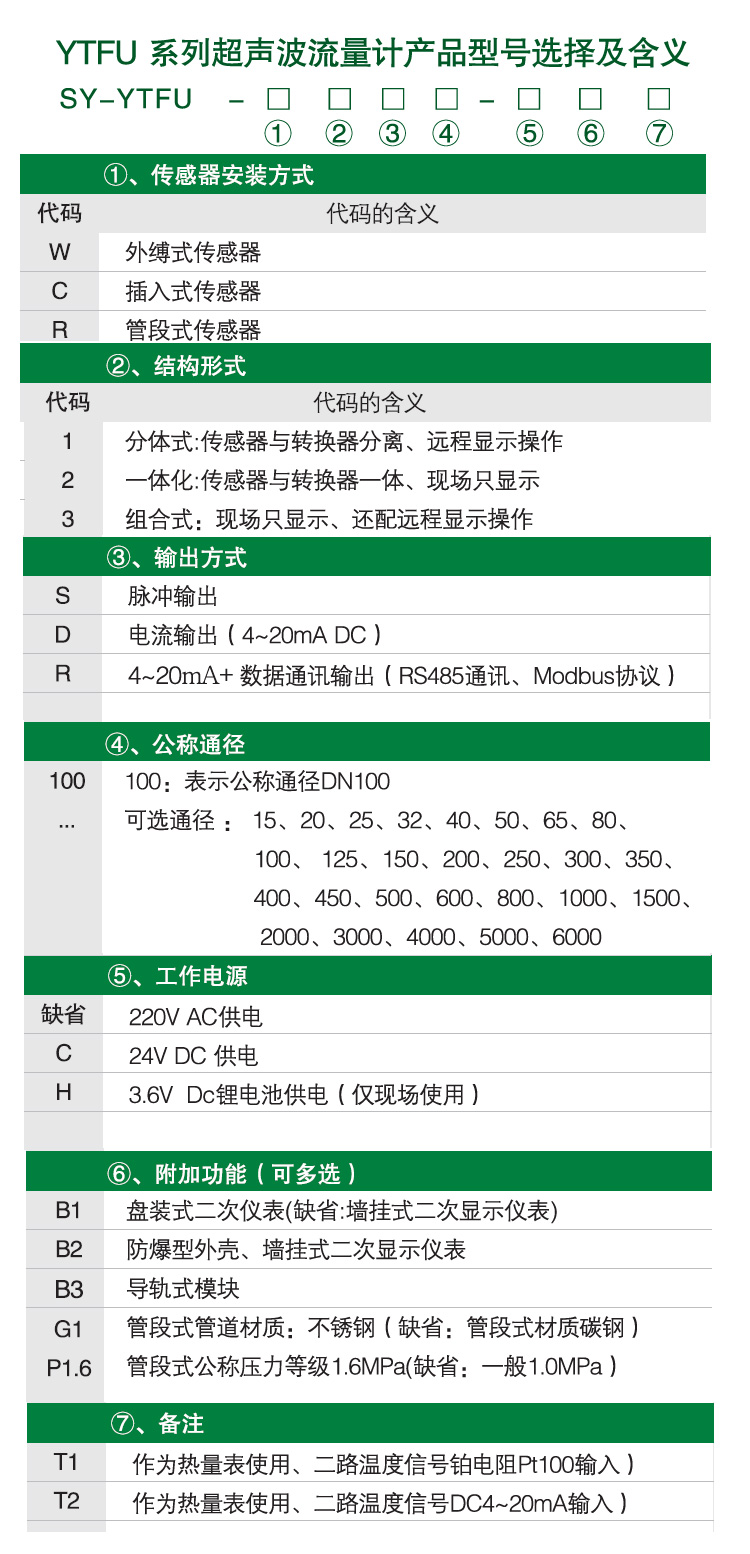

超聲波熱量表,YTFU插入式超聲波熱量計常用型號：
SY-YTFU-T2

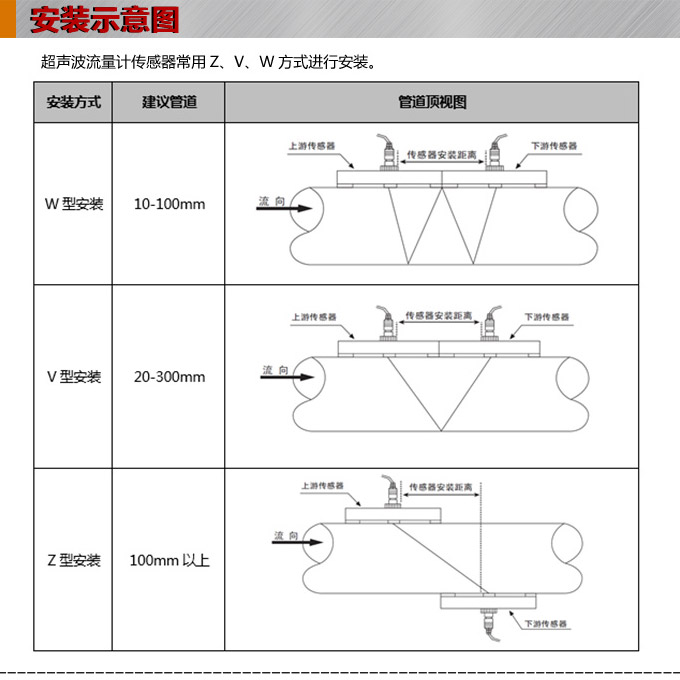

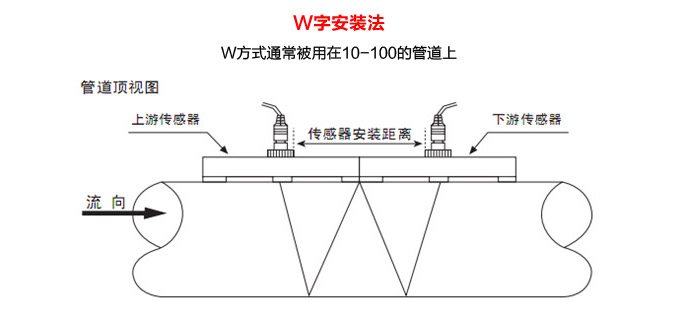

1、避免在水泵、大功率電臺、變頻，即有強磁場和震動干擾處安裝機器；
2、選擇管材應均勻致密，易于超聲波傳輸?shù)墓芏?； ?br />

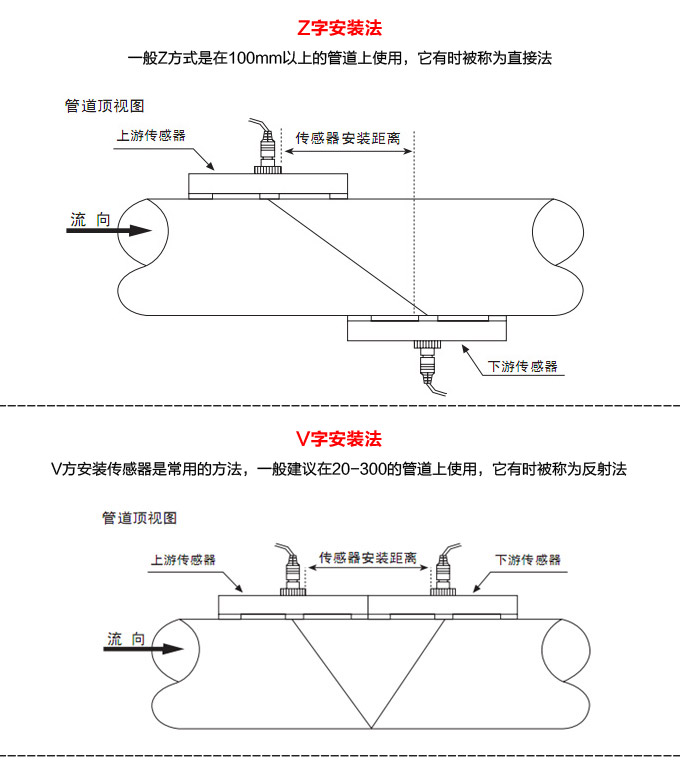

3、要有足夠長的直管段，安裝點上游直管段必須要大于10D(注：D=直徑)，下游要大于5D；
4、安裝點上游距水泵應有30D距離；
5、流體應充滿管道；
6、管道周?chē)凶銐虻目臻g便于現場人員操作
■定購需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
訂購超聲波流量計請?zhí)峁┮韵聟?shù)：
1、安裝傳感器處距主機距離為多少；
2、管道材質、管壁厚度及管徑；
3、管道年限；
4、流體類型、是否含有雜質、氣泡以及是否滿管；
5、流體溫度;(插入式傳感器管道壓力)；
6、安裝現場是否有干擾源(如變頻、高電壓電纜場等)；
7、主機安放處四季溫度；
8、使用的電源電壓是否穩定；
9、是否需要遠傳信號及種類；
供貨周期：我們的產品只有常規備貨的，但工業品現場工況和實際需求各不相同，部份產品需安排定制生產，一般在生產周期為1~3天個工作日。
