1. 超聲波傳感器
原理：采用時差法原理
種類：外縛式傳感器、標準小型、中型、大型3種
結構：分體式：傳感器與轉換器分離、遠程顯示操作
2. 測量精度
流量：±1.0%F S、重復性：±0.2%F S
熱 量：±2.0%F S、
3. 輸入信號
兩個超聲波傳感器 輸入（傳感器規格根據要求選擇）
兩路 Pt100鉑電阻輸入（實現熱量測量）或兩路DC 4-20mA（ 實現熱量測量）
4. 輸出信號
電流：DC 4~20mA、或 0~20mA、
負載能力0~1KΩ、
精度：± 0.1 %FS
脈沖：1~9999Hz、
瞬時流量、或正負凈流量、或熱量累積脈沖
5. 顯示方式
背光液晶 ：顯示瞬時流量及累積流量、
瞬時或累積熱量、流速時間等
自動記憶 64 日、32 月、前 5 年的流量數據
自動記憶 64 次來電和斷電時間及流量可進行自動補量
自動記憶 64 日流量計的工作狀態是否正常
6. 通訊方式
數據接口、RS485 通訊、Modbus協議、
通過參數設置、可編程定量控制或批量控制
7. 管道情況
材質：碳鋼、不銹鋼、PVC、玻璃鋼、水泥等一切質密的管道、允許有襯里
管徑 ：DN15 ~ DN5000 mm
安裝 ：傳感器安裝點最好滿足、上游 10D、下游5D
當有泵的時候、距泵出口 30D左右
8. 測量介質
種類：水、海水、工業污水、酸堿液、酒精、啤酒各種油類等
溫度： -30 ~ 90℃、
濁度：濁度小于 10000 ppm、且汽泡含量小
流速：0 ~ ±30 m/s
流向：正反向雙向計量、并可計量凈流量或熱量
9. 環境
溫度： 分體式主機 ：-30 ~ 80℃
流量傳感器 ：-30 ~ 160℃、
溫度傳感器 ：Pt100 、-200 ~ 600℃
濕度：主機：85%RH
流量傳感器：可浸水工作、防護等級 I P68
10. 工作電源
AC/DC 85-255V、或 DC24 V、功耗 小于 1.5 VA
專用電纜、定制雙絞線、一般情況短于15米

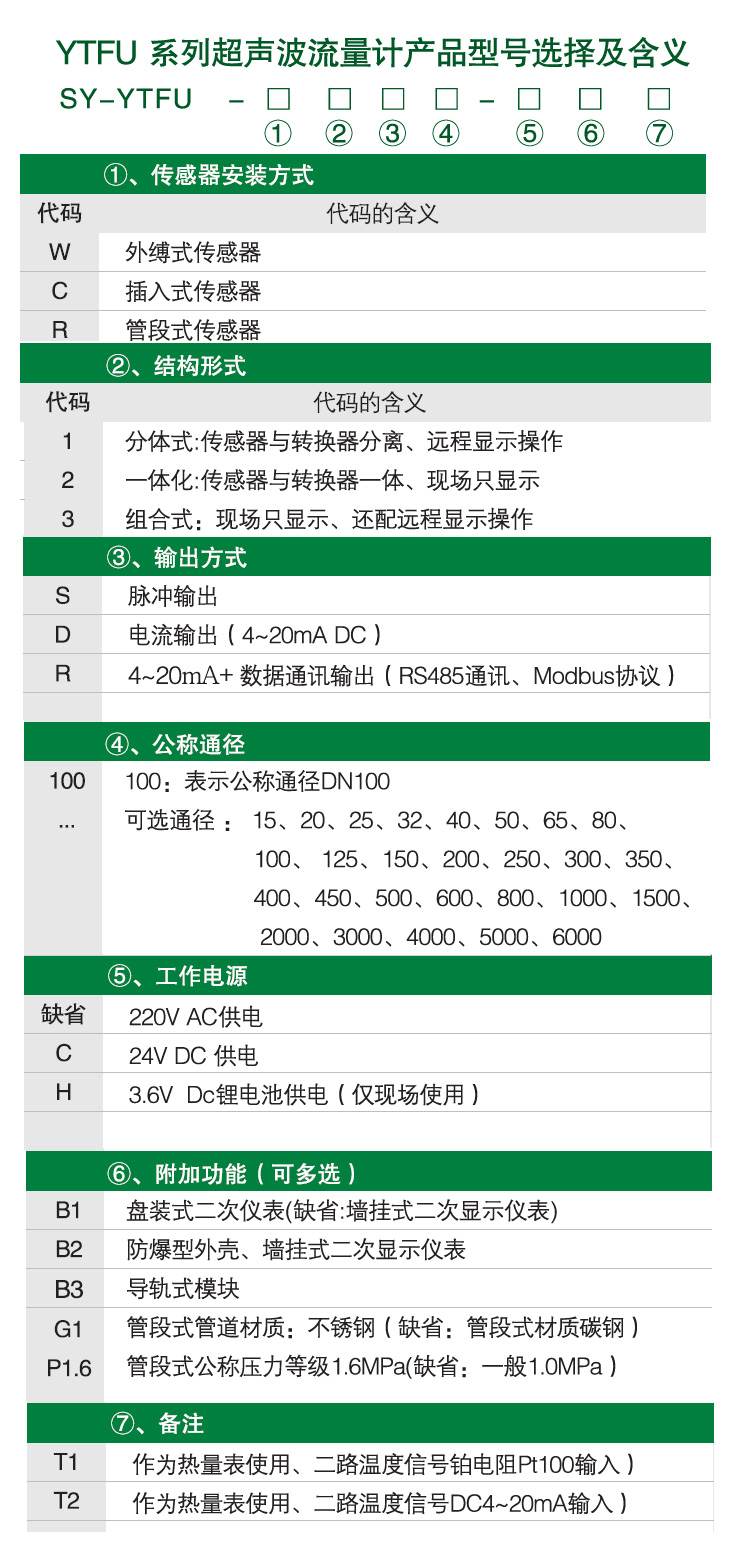

超聲波流量計,YTFU外縛式超聲波流量計常用型號：
SY-YTFU-W1D50
SY-YTFU-W1D100
SY-YTFU-W1D200
SY-YTFU-W1D250
SY-YTFU-W1D300
SY-YTFU-W1D350
