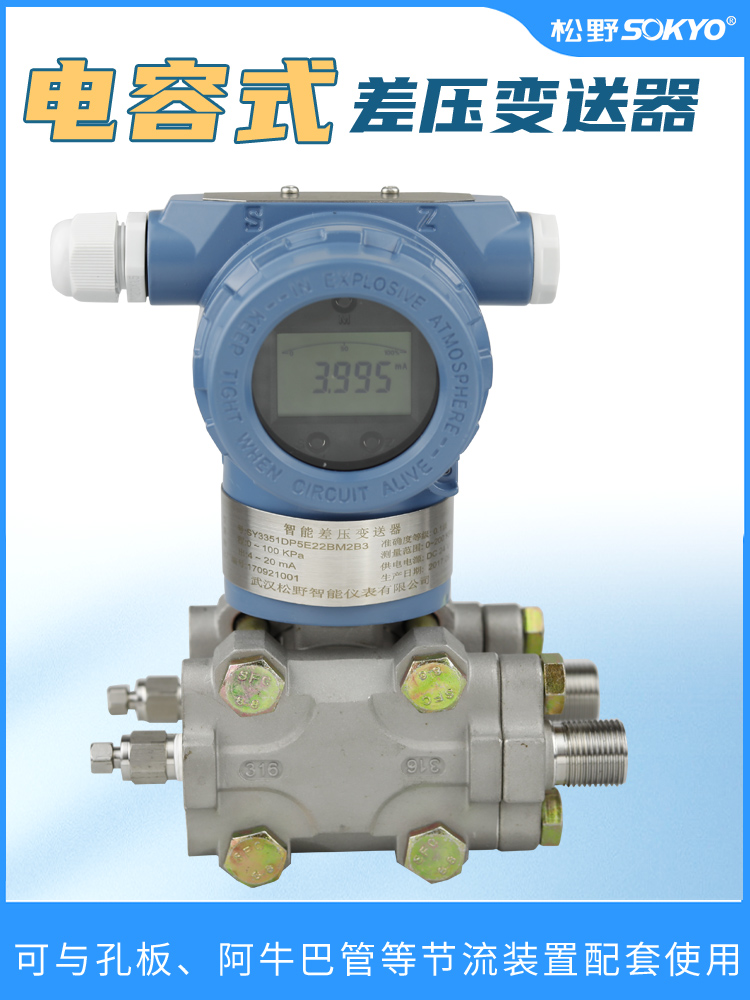

電容式壓力變送器,3351AP系列

產品詳細參數

使用操作說明

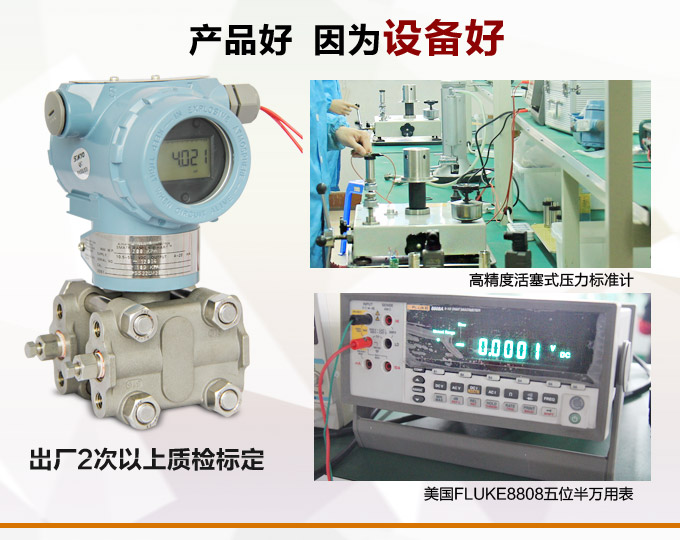

生產實拍與資質

售前售后須知

松野電氣是專業生產真空壓力變送器,3351AP數顯絕對壓力變送器的廠家,采用進口傳感元件,精度高,溫漂小,抗變頻干擾能力強,

一、真空壓力變送器,3351AP數顯絕對壓力變送器產品特點：
1、標準的兩線制 DC 4-20 m A 輸出
2、當選擇智能型時、為輸出 DC 4-20 m A + @ HART 通訊
3、智能型產品已經帶現場顯示、三按鍵操作、軟件組態無需另外的手操、直接任意設置、簡單方便
4、產品結構：超小型外形結構、屬1151改進型、安裝完全兼容1151、
5、產品特點：產品精度高、溫漂小、抗干擾能力強。
6、測量對象：液體、氣體、蒸汽。
7、應用行業：產品廣泛應用于石油、化工、鋼鐵、冶煉、熱處理等行業、要求檢測絕對真空的場合

真空壓力變送器,3351AP數顯絕對壓力變送器品牌模塊

1、信號輸出負載特性
   （參考條件：無遷移狀態，硅油灌沖液，316 L隔離膜片）

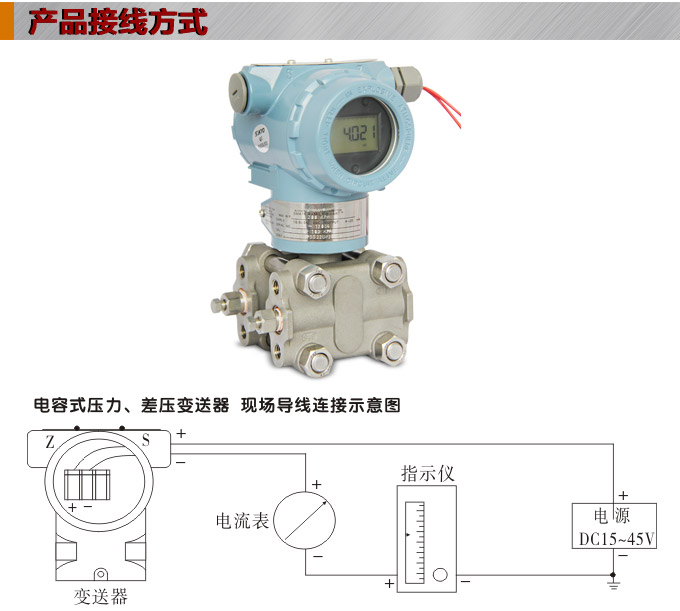

      輸出信號：DC4~20mA 或 DC4~20mA+@ HART 通訊
     傳輸形式：二線制。
     負載特性圖：供電電壓越高、帶負載能力越強
2、測量精度
      線性輸出：±0.1% FS（對量程比為1：1）
      包括線性、變差、回差、重復性的綜合誤差。
      開方輸出：在輸出壓力為 4~100%時、
為±（0.2 % 的標定量程+0.05%的上限）
3、穩定性：六個月內不超過最大量程基本誤差的絕對值。
4、濕度：0~100%相對濕度。
5、溫度范圍
放大器：-29 ~  93℃（LT型為-25 ~ 70℃）、
灌沖硅油的測量元件：-40 ~ 104℃；
法蘭式變送器灌沖高溫硅油：15 ~  315℃；
普通硅油：-40 ~ 50℃.

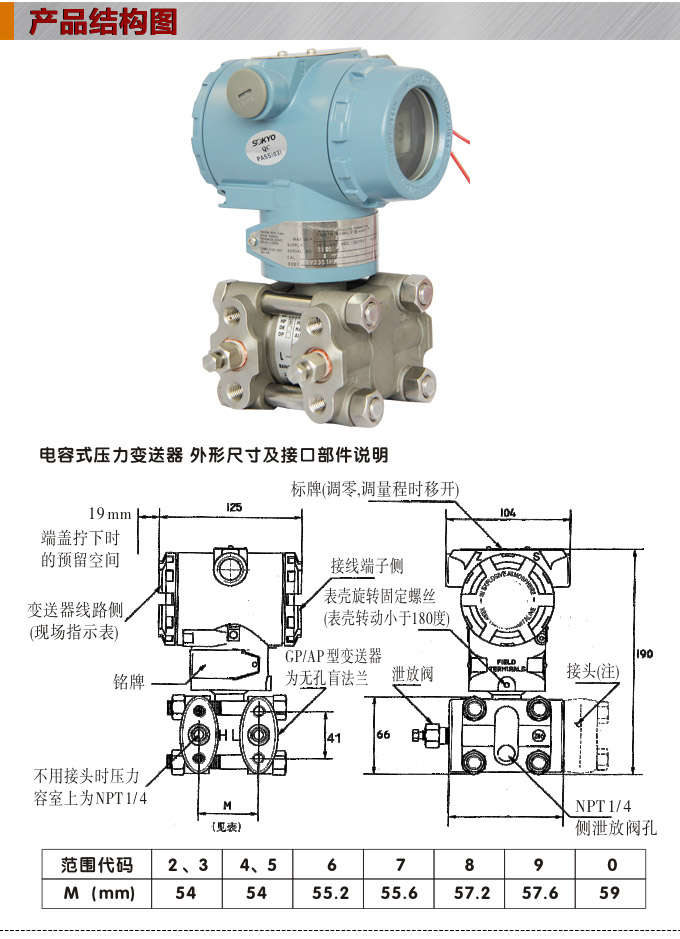

6、引壓中心距
法蘭NPT1/4、中心距54、

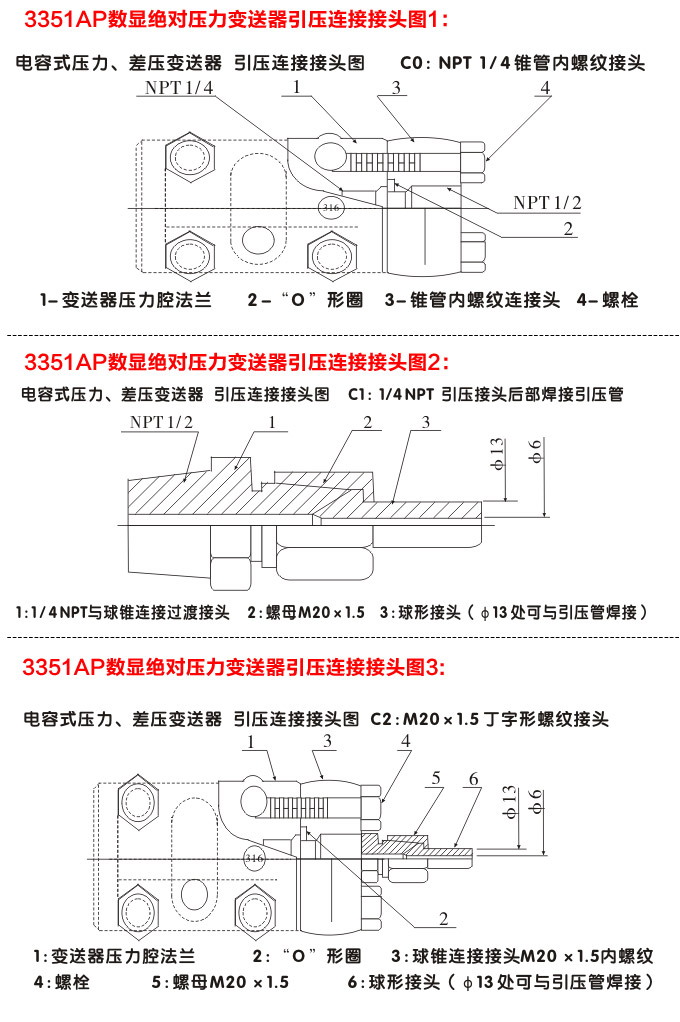

接頭 NPT1/2 或者 M20X1.5 、中心距50.8、54、57.2。
7、溫度影響
      在最大量程零點誤差：每56℃為量程的 ±0.5% FS 。
      即：零點溫漂 ≤ ±0.01%FS /℃
      總的影響包括量程誤差：每56℃為量程 ±1.0% FS
      即：滿量程溫漂 ≤ ±0.02 % FS /℃
      在最小量程零點誤差：每56℃為量程的±3% FS。
      總的影響包括量程誤差：每56℃為量程的±3.5%FS
8、震動影響
     頻率為 0 ~ 200Hz，任意方向上每個g為±0.05%上限值
9、安裝位置影響
     零點漂移不大于0.25kPa、此誤差可以通過校驗消除
     對量程無影響
10、結構規格
接觸介質的材料
隔離膜片：316L不銹鋼，哈氏合金C、蒙耐爾或鉭
排氣/排液閥：316L不銹鋼，哈氏合金C、蒙耐爾合金。
法蘭連接頭：316L不銹鋼，哈氏合金C、蒙耐爾合金。
接觸介質的O型環：氟橡膠、丁晴橡膠
灌沖液：硅油。
螺栓：碳鋼鍍鎘。
電子線路外殼：低銅鋁合金、聚氨酯涂層鋁合金
O 形密封圈：丁晴橡膠、氟橡膠。
涂漆：聚氨酯
電氣連接件：具備現場在線測試端子。
11、使用對象：液體、氣體、蒸汽。
12、測量范圍：0 ~ 60 Pa 至0~ 40MPa。
13、供電電源：15~ 45VDC、一般為24VDC.
14、指示表頭
       指針式線性指示0 ~ 100%刻度，
       或LCD 液晶顯示和 LED 數碼顯示。
15、防爆等級：隔離防爆型Ex d IIB T4 Gb、或本質安全型Ex ia IIC T6 Ga
16、靜壓量程：1、4、10、16、25、32MPa。
17、正負遷移
       最大正遷移量為最小調校量程的500 %；
       最小負遷移量為最小調校量程的 600 %；
       不管輸出如何，正負遷移后，其量程上、下限均不超過量程的極限。
18、阻尼特性：時間常數在0.2s ~1.67s 之間連續可調。
19、啟動時間：在最小量程時，最多 2 秒鐘。
20、容積吸取量：小于0.16 cm³
21、產品使用環境
防爆型產品使用環境條件：溫度：-20℃ ~ +40℃；
      相對濕度：5% ~ 95%；大氣壓力：86 ~ -106kPa。
本安型產品外配安全柵參數：U0 ≤ 28 VDC ； I0 ≤ 30mA；P0 ≤ 0.84。
22、常用的輸入差壓：0~6KPa、40KPa、250KPa。
23、HART通訊
        通訊可選擇帶數字顯示、智能LED顯示、帶HART
        通訊、無需操作器、直接三按鍵面板操作、實現通訊
24、數據存儲
        組態數據存貯功能、即使變送器掉電數據仍可保存

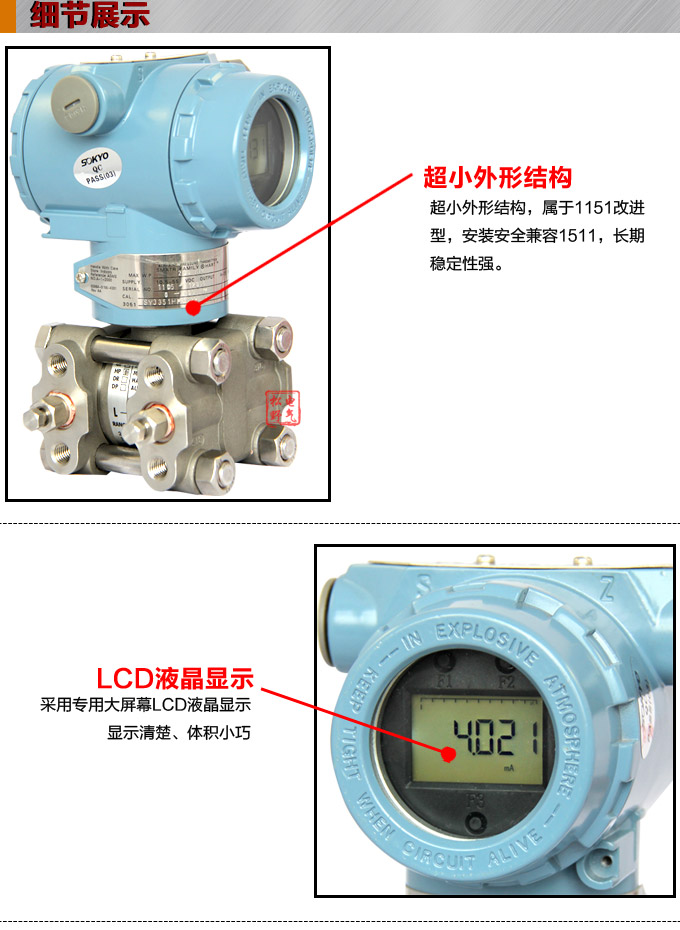

真空壓力變送器,3351AP數顯絕對壓力變送器細節圖1

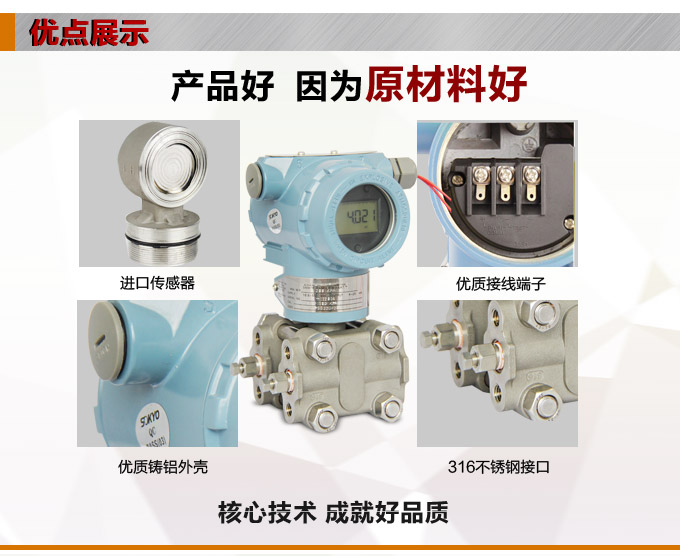

真空壓力變送器,3351AP數顯絕對壓力變送器產品優點1

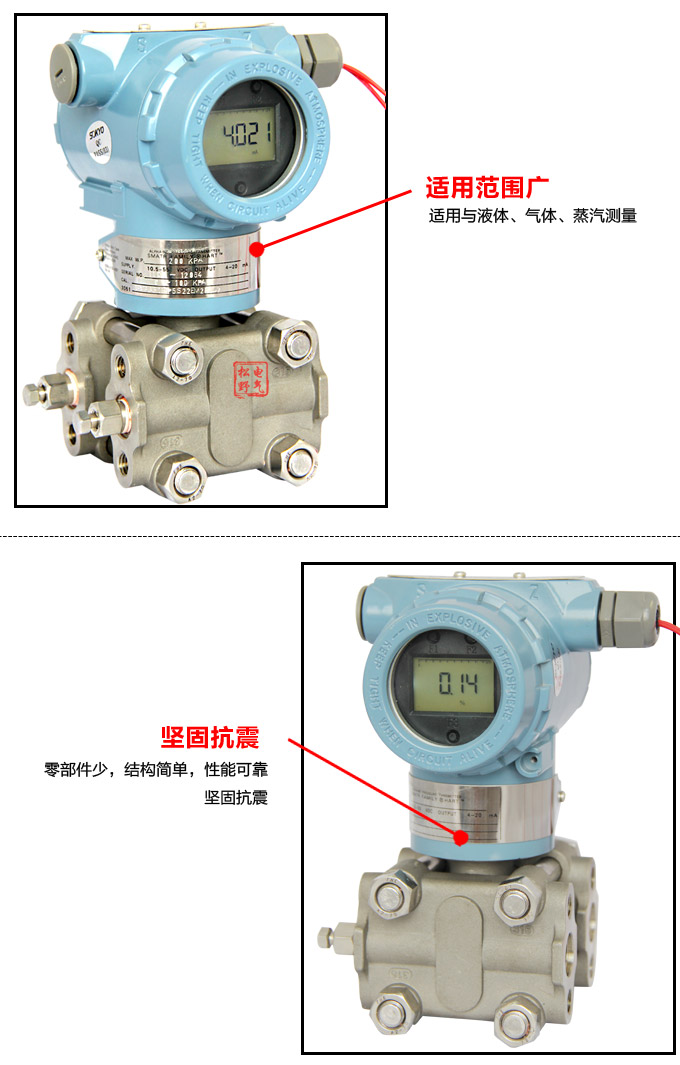

真空壓力變送器,3351AP數顯絕對壓力變送器產品優點2

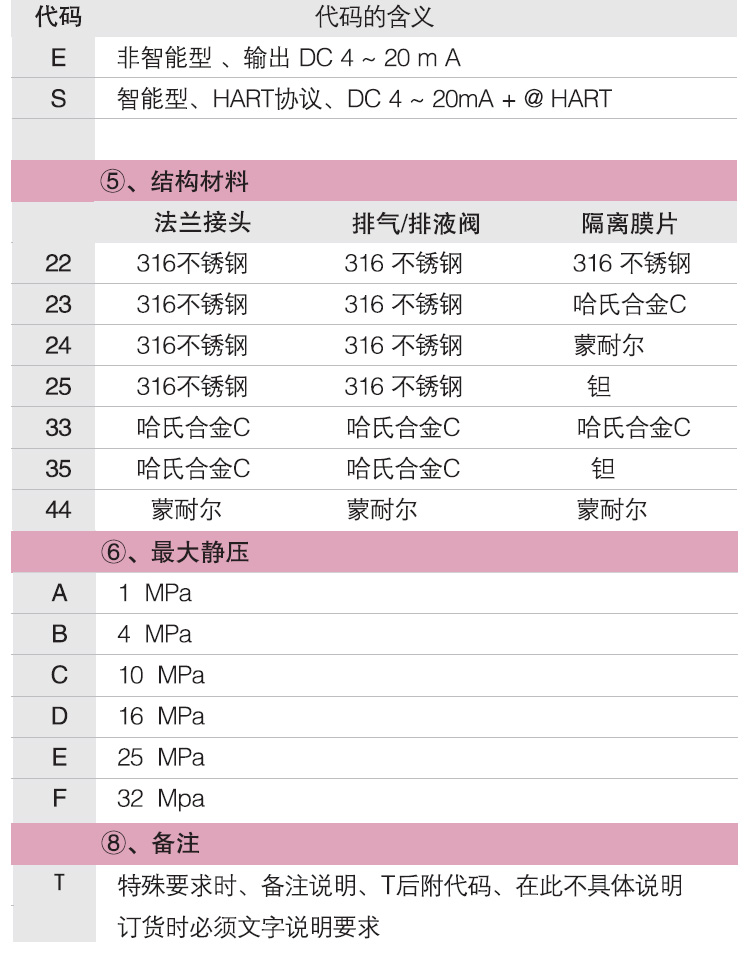

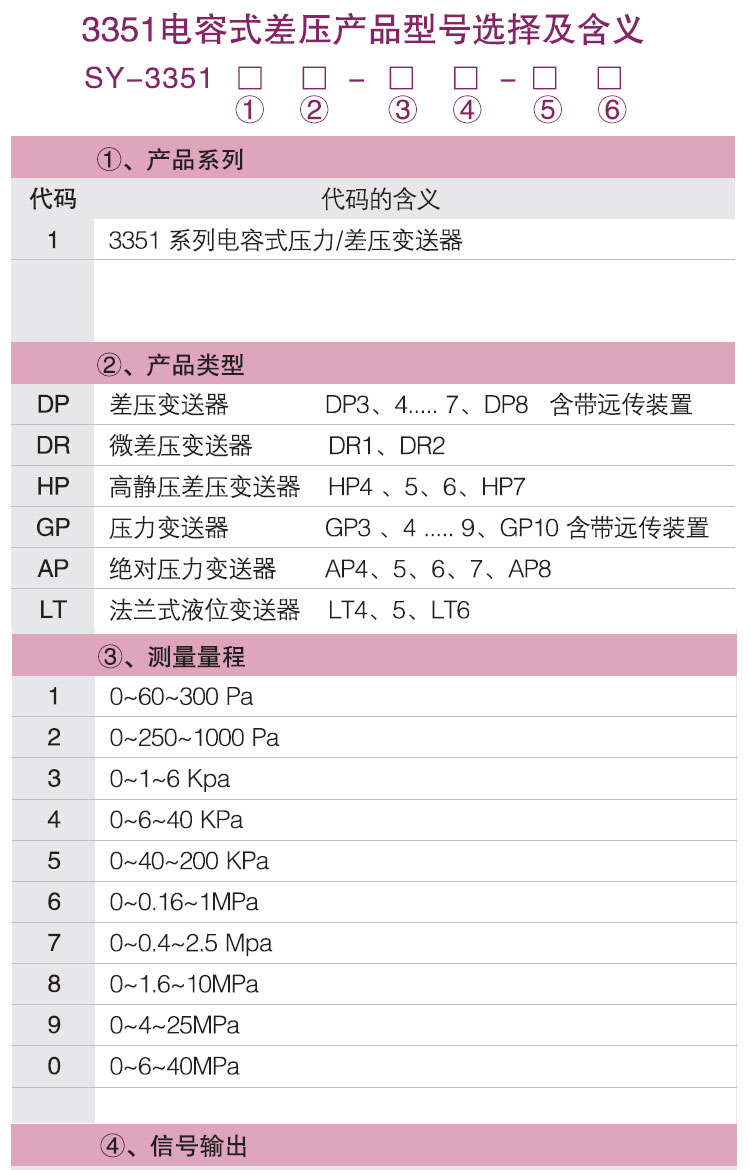

真空壓力變送器,3351AP數顯絕對壓力變送器常用型號：
SY3351AP4E
SY3351AP5E
SY3351AP6E
SY3351AP7E
SY3351AP8E

1、在使用產品之前仔細閱讀產品說明書
2、不能用螺絲刀等尖銳用品去捅變送器引壓孔！
3、安裝和拆卸壓力變送器時一定要使用扳手，不要用手去擰
4、要配三閥組，給壓前先把三個閥門全部打開，給壓后、關掉中間閥門，把側面泄放閥打開，
排完氣后關閉，開始測差壓
5、測量高溫時要加冷凝罐，供電電壓DC24V
6、壓力變送器每年必須進行一次送檢。滿足精度要求方可使用！
7、隔爆型產品外殼必須課靠接大地
8、防爆型變送器現場安裝須符合GB3836.15-2000《爆炸性氣體環境電氣設備第15部分：
危險場所電氣安裝（煤，礦除外）》相關規定
9、當本安型產品在爆炸危險環0區使用時，向安全柵供電的電源變壓器須符合GB3836.4-2000中8.1要求。

真空壓力變送器,3351AP數顯絕對壓力變送器產品關聯搭配

真空壓力變送器,3351AP數顯絕對壓力變送器產品關聯搭配

■定購需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------

訂購真空壓力變送器請?zhí)峁┮韵聟?shù)：
1、測量差壓量程，輸出方式
2、被測介質，溫度：液體、氣體、蒸汽

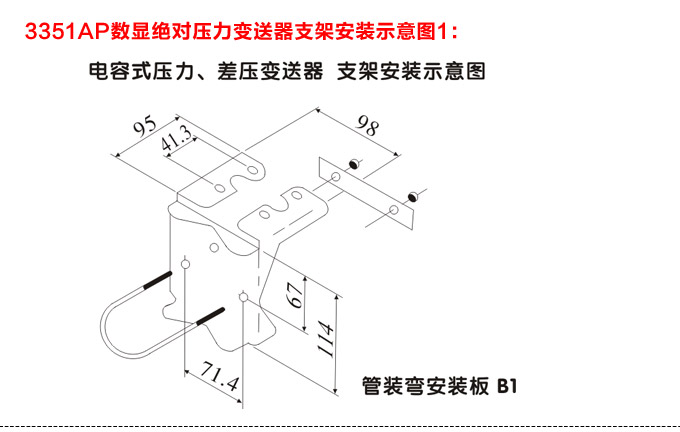

3、螺紋接口或其他安裝尺寸

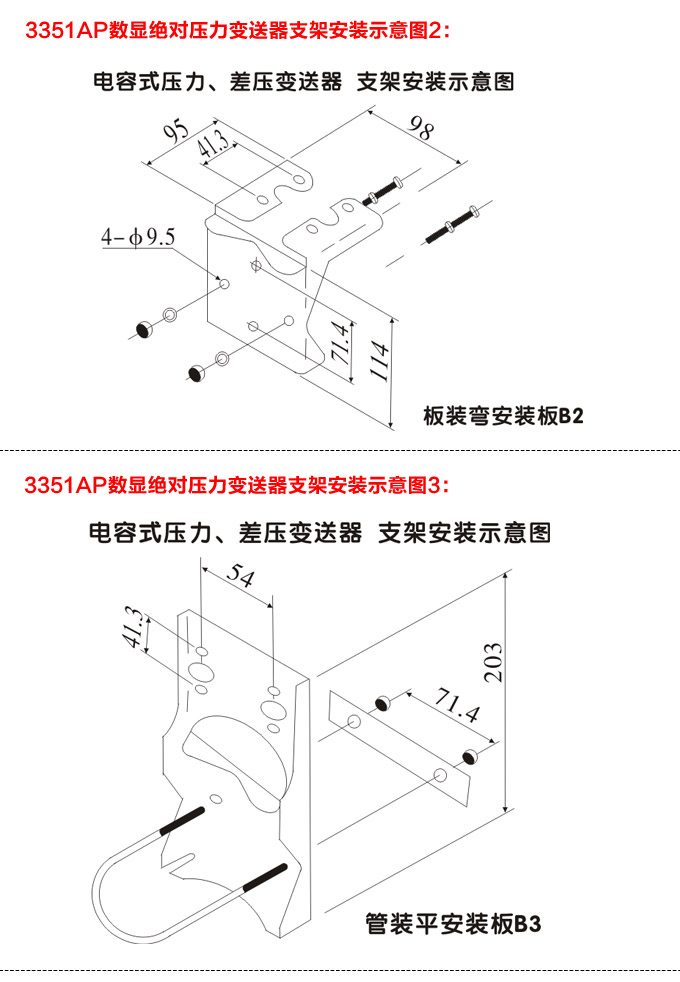

4、安裝方式
供貨周期：我們的產品只有常規備貨的，但工業品現場工況和實際需求各不相同，部份產品需安排定制生產，一般在生產周期為1~3天個工作日。

■售后服務
------------------------------------------------------------------------------------------------------------------------------------------------------------------------

本公司向用戶承諾，本儀表供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。從儀表購買之日起開始計算，質保期內若收到用戶關于此缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換。本公司對所有非定制產品一律保證7天內包退換，終身維修。
